Blockname / Info-Text

Werkzeugkasten: SYSCAD-Zeichnen / SYSFLY-Blockedit

Multifunktionsleiste: SYSCAD-Tools -> Gruppe Blockedit  ->

Schreibt den Namen der gewählten Blöcke mit oder ohne Führungslinie an die gewünschte Position. Es können sich mehrere Elemente im Auswahlfenster befinden. Die Texte passen sich bei der Änderung der Elemente nicht automatisch an.

ARX-Beschriftung

Werkzeugkasten: SYSCAD-Programme / SYSFLY-Beschriftung oder

Multifunktionsleiste: SYSCAD-Programme -> Gruppe Beschriftung  -> oder

Schreibt den Namen bzw. die Eigenschaften von Blöcken oder anderen SYSCAD-Objekten mit oder ohne Führungslinie an die gewünschte Position. Sollten sich diese SYSCAD Objekte verändern (Blechlänge usw.) passt sich die Beschriftung automatisch an.

Befehl: Objekte wählen wählen Sie sich das gewünschten Objekt

Punkt: Punkt für Start der Führungslinie zeigen

Punkt: Punkt für nächsten Punkt der Führungslinie zeigen oder ESC für die Option ohne Linie, Bestätigen für ENDE

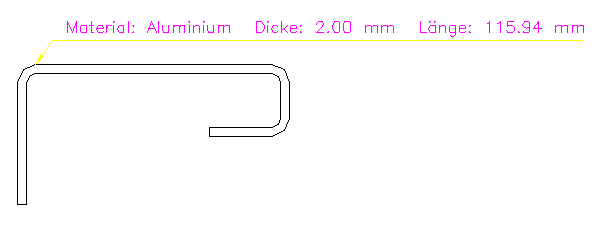

Ergebnis: (z.B.)

Wenn Sie den Text am Griff verschieben, passt sich die Führungslinie automatisch an.

Die Parameter der Beschriftung können in der Dialogbox SYSCAD-VARIABLE / LISTE geändert werden.

Ab der Version 2000.13 werden die Einstellungen der Beschriftung aus dem eingestellten Bemassungstil verwendet. Dadurch wird die Änderung vereinfacht.

Zur Bearbeitung der Beschriftungen stehen folgende Befehle und Vorgehensweisen zur Verfügung:

- Beschriftung sperren: Dadurch wird die Beschriftung nicht mehr geändert, auch wenn Sie das Element verändern.

- Beschriftung entsperren: Dadurch wird die Beschriftung am SYSCAD-Element wieder aktualisiert. Bei Blechen z.B. durch einen Doppelklick auf das Blech ohne Änderung der Werte oder die Funktion "Beschriftung Vorgabe".

- Beschriftung ändern: Damit ändern Sie die Texte der Beschriftung. Die jeweiligen Objekteigenschaften (Material, Länge und Dicke etc,) bleiben weiterhin verknüpft.

- Beschriftung Vorgabe: Dadurch werden entsperrte oder vorher geänderte Texte wieder mit den Vorgabeeinstellungen aus der SYSCAD - Variable gesetzt.

- Beschriftungen ohne zugehörige Objekte löschen: Damit entfernen Sie verwaiste Beschriftungen, die durch das Löschen von SYSCAD Objekten entstehen können.
